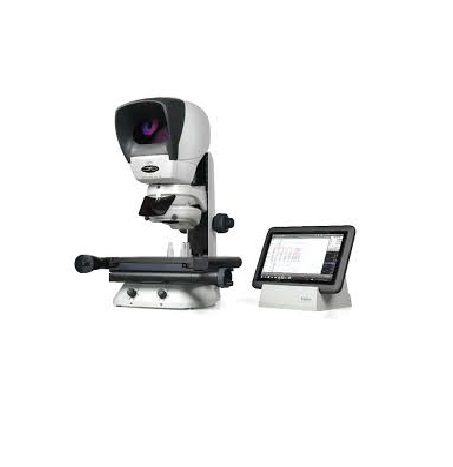

KESTREL – optički merni sistem
- Beskontaktni sistem merenja
- 2 merne ose (X, Y)
- Standardni radni sto 150 mm x 100 mm
- Maks. uvećanje 50x
- Obrada podataka pomoću multifunkcijskog ekrana sa dve ose
- Mogućnost povezivanja kamere i optičkih dodataka
- Visoka preciznost, niska cena
Kestrel je visoko kvalitetni beskontaktni merni sistem koji sadrži mnoge prednosti, kao što su:
- preciznost i ponovljivost merenja
- mogućnost optike
- radna brzina
- lako upravljanje
- niski troškovi
Kestrel je prvi mikroskop sa 2 ose koji pruža beskontaktno merenje visoke rezolucije – odlični parametri dobijeni zahvaljujući patentiranom “Vision Engineering technology of optical projection”.
Visoko kvalitetna optika obezbeđuje mnogo jasnije slike teže vidljivih, tamnih i kompleksnih struktura, sa osvetljenjem 2 x 30W u vidu montiranih bočnih reflektora i 30W aksijalni set vertikalnog osvetljenja osnove. Opcija su brzo zamenljivi zoom-ovi: 10x: 20x: 50x (20x je standardan).
Precizno i brzo merenje pomeranja se postiže uz pomoć efikasnog aluminijumskog stola sa 3 diska (opseg merenja 150 mm x 100 mm), preciznost 1µm/10mm i sistem ponovljivosti 4 µm. Zglobno sklopljen sto sa regulacijom za obezbeđenje kritičnog parametra, koji je paralelnost glave za posmatranje i osnove.
Važna karakteristika radnog stola je fabrički ugrađena nelinearna ispravka grešaka, koja omogućava optimalnu preciznost i identifikaciju po NPL/NAMAS ISO9000 standardima.
Kestrel se isporučuje sa multi-fukcijskim mikroprocesorskim ekranom QC200 pružajući lak i vidljiv numerički i grafički prikaz X i Y vrednosti. Rezultati se mogu štampati putem paralelnog RS232C (printer port-a).
Mikroskop se takođe može priključiti na spoljne dodatke: digitalna kamera, video kamera ili video/CCTV.
Kestrel je konstruisan da pruži korisniku najbolju efikasnost, preciznost i ponovljivost kao i brzinu i ergonomičnost po atraktivnoj ceni.
- Opseg merenja
- X 150 mm
- Y 100 mm
- + Grubo podešavanje —
- Maks. kapacitet: 10 kg
- Rezolucija skale: 1 mikron
- Preciznost radnog stola: 1 mikron / 10 mm
- Ponovljivost:
- X 4 mikrona
- Y 4 mikrona
- Ulazni napon: 110 – 220 V +/- 5% 50-60 Hz
- Uvećanje
- 20x – standardno
- 10x – opciono
- 50x – opciono
- Osvetljenje (tačkasto ili prstenasto)
- “Web” skala
- Multi-funkcijski mikroprocesorski ekrani
- Quadra-Chek digitalna očitavanja su odgovor na zahteve industrije povodom preciznog merenja i 2-D i 3-D kontrole objekata. Proizvod ima jednostavan, intuitivan korisnički interfejs, set za čišćenje ekrana. To je odraz dubokog poznavanja potreba korisnika. Digitalni ekrani Metronics pružaju tačnu industrijsku inovaciju unapređujući operatorovu produktivnost, smanjujući broj grešaka i štedeći vreme i novac.
- QC-200 Geometrijsko očitavanje – standardna oprema
- QC-100 Digitalno očitavanje – opciono
- Radni sto – standardna oprema
- Radni sto 150 mm x 100 mm sa 1 mikronskom linijom radi sa mikroprocesorom QC200
- Preciznost radnog stola 1 µm / 10 mm
- Mogućnost nivelisanja radnog stola radi postizanja optimalne preciznosti
- Ostali spoljni dodaci – povezivanje sa kamerom univerzalnim stalkom. Objekat se u isto vreme može posmatrati pomoću glave za posmatranje i digitalno kroz kameru. Na ovaj način korisnik može dodati sistemu:
- Digitalna kamera
- Video kamera
- Video oprema
- Kompletiranje opreme prema individualnim potrebama korisnika – mogućnost proširenja sistema sa specifičnim dodacima, odabranim od strane korisnika.
