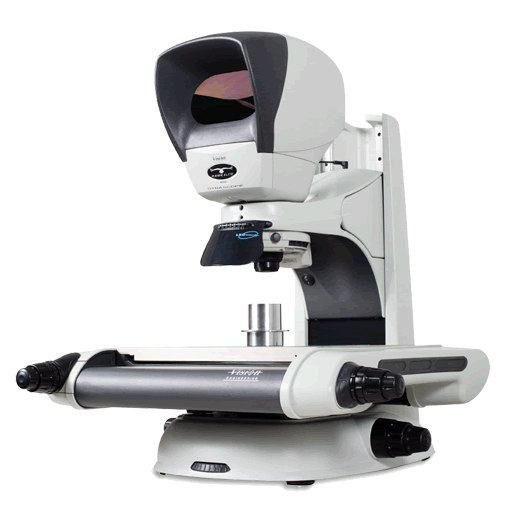

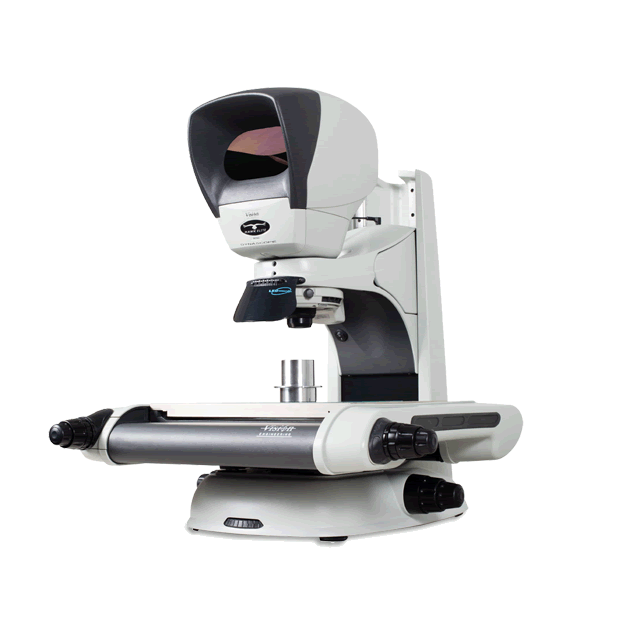

VISION HAWK-OPTIČKI MERNI SISTEM

VISION optički merni sistemi: HAWK sa 2 ose, sa 3 ose, sa poluautomatske 3 ose, automatske 3 ose

• Visoka preciznost i merenje po dvema osama (X, Y)
• Izuzetno precizan radni sto
• Obrada podataka pomoću multifunkcijskog ekrana sa dve ose
• Mogućnost povezivanja kamere i optičkih dodataka
• Opcije uvećanja 10x, 50x, 100x, 200x and 400x
• Modularnost i fleksibilnost u narednoj ekspanziji

Beskontaktni Hawk system za merenje sa dve ose pruža visoku preciznost i ponovljivost merenja čak i složenijih objekata i različitih materijala. Hawk sistem sadrži modularnu konstrukciju i fleksibilno rešenje čak i za visoko sofisticirane zadatke. Merenja po X i Y osama su moguća zahvaljujući “web” skali koja je smeštena unutar optičke glave Hawk sistema. Za različite vrste merenja moguće je koristiti ručne ili automatizovane verzije.

Radni stolovi imaju opseg koji je adekvatan za merenja izuzetno preciznih dimenzija 150 mm x 150 mm i 200 mm x 150 mm, sa fabrički ugrađenom nelinearnom korekcijom grešaka, pružajući optimalnu tačnost  i identifkaciju po NPL/NAMAS ISO9000 standardima.

Multifunkcijski mikroprocesorski ekran QC200 pruža jednostavan i jasan prikaz izmerenih vrednosti. Rezultate je takođe moguće štampati pomoću paralelnog RS232C (printer port).
Napredna obrada i prikaz podataka se ostvaruje i kroz druge opcije, poput CAD fajlova, što je omogućeno kroz QC5000 geometrički PC softver.

• Tačne analize složenih objekata koje se ostvaruju zahvaljujući dobrom kontrastu slike visoke rezolucije
• Napredna obrada i prikaz podataka se ostvaruje i kroz druge opcije, poput CAD fajlova, što je omogućeno kroz QC5000 geometrički PC softver
• Mogućnost priključivanja video, foto kamera i drugih optičkih dodataka
• Opcije uvećanja 10x, 50x, 100x, 200x i 400x
• Modularnost i fleksibilnost ostalih dodataka
• Hawk sistem za merenje sa dve ose omogućava visoku preciznost i ponovljivost merenja složenih objekata, nezavisno od materijala od kog su oni napravljeni
• Opseg radnih stolova: 150 mm x 150 mm (6″ x 6″) i 200 mm x 150 mm  (8″ x 6″), sa fabrički ugrađenom nelinearnom ispravkom grešaka, za NPL/NAMAS ISO9000 standarde.

• Uvećanje:
  • 20x –  standardno
  • 10x – opciono
  • 50x – opciono
  • 100x – opciono
  • 200x – opciono
  • 400x – opciono
• Osvetljenje:
  • prstenasto osvetljenje sa 6 tačaka- standardno
  • Tačkasto osvetljenje – opciono
  • Episkopsko osvetljenje (Epi) – opciono
  • Bazno osvetljenje – opciono
• “Web” skala
• Multifunkcijski mikroprocesorski ekrani
  • Quadra-Chek digitalna očitavanja su odgovor na zahteve industrije povodom preciznog merenja i 2-D i 3-D kontrole objekata. Proizvod ima jednostavan, intuitivan korisnički interfejs, set za čišćenje ekrana. To je odraz dubokog poznavanja potreba korisnika. Digitalni ekrani Metronics pružaju tačnu industrijsku inovaciju unapređujući operatorovu produktivnost, smanjujući broj grešaka i štedeći vreme i novac
  • QC-200 Geometrijsko očitavanje – standardna oprema
  • QC-100 Digitalno očitavanje – opciono
• QC5000 Metrološki softver
• QC5000 PC softver omogućava povećanje fleksibilnosti i napredniju obradu podataka na jednostavan način.
• Potpun set sistem sadrži računar sa monitorom, koji ima ravan TFT ekran.
• Radni sto:
  • Standardni radni sto 150 mm x 100 mm
    • Radni sto 150 mm x 100 mm sa 1 mikronskom linijom radi sa mirkoprocesorom QC200
    • Preciznost radnog stola 1 µm / 10 mm
    • Mogućnost nivelisanja radnog stola radi postizanja optimalne preciznosti
  • Radni sto 150 mm x 150 mm – opciono
    • Rezolucija: 1 µm
    • Preciznost: 5 µm
    • Ponovljivost: 3 µm
    • Reprodukcija: 6 µm
    • Pomeranje po Z osi: 250 mm
  • Radni sto 200 mm x 150 mm – o
    • Rezolucija: 0.5 µm
    • Preciznost: 2 µm
    • Ponovljivost: 2 µm
    • Reprodukcija: 3 µm
    • Pomeranje po Z osi: 250 mm
    • Dostupnost automatizovane verzije (x, y i z osa)
  • Radni sto 300 mm x 225 mm (Veliki radni sto) – opcija
    • Rezolucija: 2 µm
    • Preciznost: 30 µm
    • Ponovljivost: 10 µm
    • Reprodukcija: 10 µm
    • Pomeranje po Z osi: 90 mm standard
    • (mogućnost produženja do 390 mm)
    • Dostupnost automatizovane verzije (samo x i y osa)
  • Work table 400 mm x 300 mm (Veliki radni sto) – option
    • Rezolucija: 2 µm
    • Preciznost: 30 µm
    • Ponovljivost: 10 µm
    • Reprodukcija: 20 µm
    • Pomeranje po Z osi: 90 mm standard
    • (mogućnost produženja do 390 mm)
    • Dostupnost automatizovane verzije (samo x i y osa)
  • Automatizovani radni stolovi – opciono
    • Poluautomatski rad je moguć zahvaljujući automatizovanim pomeranjima po X, Y i Z osi. QC5000 softver automatizuje pomeranje radnog stola, a operater radi detaljna podešavanja i fokusiranje.
  • Potpuno automatizovani radni sto – opciono
    • Automatizovani radni sto sa video detektorom za ivice (VED) omogućava potpuno automatizovani rad po X, Y i Z osi.
• Ostali spoljni dodaci – povezivanje sa kamerom univerzalnim stalkom. Objekat se u isto vreme može posmatrati pomoći glave za posmatranje i digitalno kroz kameru. Na ovaj način korisnik može dodati sistemu:
  • Digitalna kamera
  • Video kamera
  • Video oprema
• Kompletiranje opreme prema individualnim potrebama korisnika – mogućnost proširenja sistema sa specifičnim dodacima, odabranim od strane korisnika.
