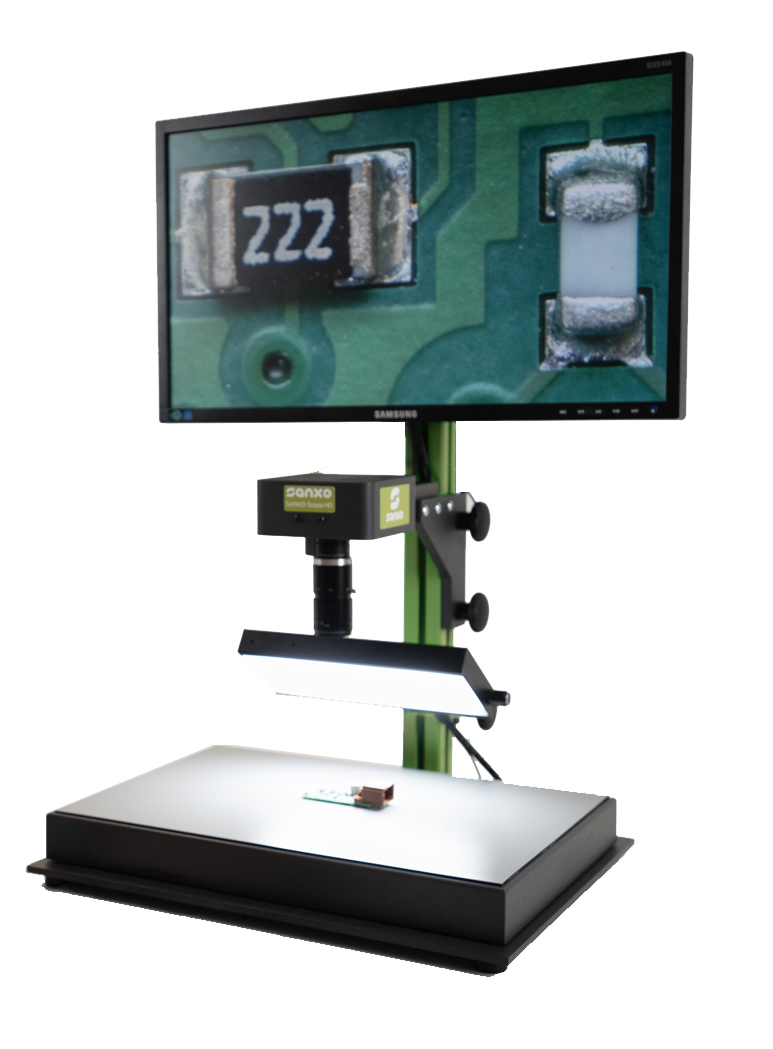

SANXO – Scope HD U4: Versatile Industrial microscope

Digitalni mikroskop se može optimizovati da prikaže uvećane slike objekta bez torzije dok ima najveću moguću radnu udaljenost za operatera.

SANXO-ov najsvestraniji digitalni mikroskop je idealan za proveru:

• višestruke ploče u kombinaciji / panelizacija
• pcb nizovi
• metalni proizvodi
• ekstrudirani plastični proizvodi

Kao multifunkcionalni digitalni optički uređaj Sanxo-Scope HD U4 digitalni mikroskop će vam pomoći kao proizvođač ili serviser ispunjavanjem uloga:

• Merni mikroskop

meri rastojanja, uglove, prečnike krugova

• Mikroskop proizvođača alata

pregledati ivice i površine

• Digitalni kvalitet izveštaja

vršeći samo beskontaktna merenja, vaša kontrola kvaliteta ne može oštetiti proizvod

• Oštra slika uživo, visoka rezolucija
• Jednostavan za korišćenje sa jednim mišem
• Brzo fokusiranje, merenja dimenzija i 3D slika
• Dokumentacija jednim klikom i KR ili DTM identifikacija
• Čuvanje slika i podataka na SSD-u ili na mrežnom disku

U upotrebi, aplikacija nudi osnovnu funkcionalnost kao što su digitalni zum i pomeranje, poboljšanje slike u realnom vremenu i čuvanje slike (lokalni/daljinski uređaj). Koristeći funkciju kalibracije, rastojanje između dve tačke prikazane na ekranu može se meriti pomoću jedinica piksela ili kalibriranih jedinica u stvarnom svetu. Osnovnim i naprednim funkcijama, kao i podešavanjima, možete pristupiti desnim klikom bilo gde na ekranu (pogledajte sliku ispod).

SANXO – Scope HD U4 je reflektovani svetlosni mikroskop, jer koristi reflektovani snop upadne svetlosti. Idealno za pregled neprozirnih uzoraka, bilo čega što nije transparentno. Digitalni mikroskop SANKSO obavlja sve zadatke tradicionalnog složenog mikroskopa uz prednosti digitalne obrade slike.

Auto-Focusing

Sistem pruža dve opcije fokusiranja, koje se mogu izabrati i konfigurisati u Settings -> Autofocus tab. U klasičnom režimu, fokusiranje se pokreće dvostrukim klikom na ciljni deo slike. Dostupna su brza i precizna unapred podešena podešavanja. U kontinualnom režimu fokusiranje se odvija automatski u centru ekrana.

Zumiranje
Postolje za kameru omogućava korisniku da veoma lako koristi različite radne udaljenosti pomeranjem kamere bliže ili dalje. Ako je udaljenost objekta fiksna, korisnik i dalje može da koristi realno-digitalni zum pomeranjem točkića miša. Korišćenjem digitalnog zuma, slika je podjednako oštra i jasna na LCD-u pune HD rezolucije zahvaljujući veoma dobroj kameri od 18 megapiksela.

Koristite točkić miša za prebacivanje između profila zumiranja. Zumirana oblast će uvek biti centrirana na trenutnu poziciju pokazivača miša. Preklopna grafika u gornjem desnom uglu pruža informacije o trenutnoj veličini, broju i lokaciji stanja zumiranja.









Merenja se mogu lako izvršiti. Korišćenje funkcije kalibracije – kalibracija jednim klikom – rastojanje između dve tačke prikazane na ekranu, bilo jedinice piksela ili kalibrisane jedinice u stvarnom svetu.

Postoji opciona funkcija autofokusa koja koristi elektronski podesiva sočiva švajcarske kompanije Optotune. Žižna daljina električnih sočiva se podešava u roku od milisekundi primenom kontrole. Optotune sočivo se može upariti sa određenim sočivima sa fiksnom žižnom daljinom (ne radi sa svim vrstama sočiva). U nekim podešavanjima, Optotune sočivo se koristi između kamere i fiksnog fokalnog sočiva, a u drugim se može koristiti kao sočivo za krupni plan.

Video snimanje
SANXO-Scope HD omogućava snimanje video zapisa. Rezolucija i brzina kadrova se mogu podesiti u podešavanjima. Da biste pokrenuli ili zaustavili video snimanje, jednostavno kliknite na odgovarajuću ikonu u meniju desnog klika.

HDR

SANXO-Scope HD nudi funkciju snimanja visokog dinamičkog opsega.Ova funkcija ističe detalje u tamnijem delu slike (obično ako su detalji u senci) ili smanjuje sjajni zasićeni svetli deo slike. Dostupne su dve HDR funkcije. Jedna od funkcija je optimizovana za brzinu, a druga za poboljšanje slike.

Brzo fokusiranje u milisekundama: Novi pristup fokusiranja čini mnogo brže fokusiranje primenom metode fokusiranja zasnovanog na mapi. Kada je objekat fiksiran, algoritam prethodno izračunava mapu fokusnih tačaka. Zatim pomeranjem pokazivača miša na ekranu slika se fokusira u milisekundama ispod pokazivača miša.

Super Imaging (slika hiperfokusa): Podesivo sočivo donosi dodatne funkcije za korisnika. Koristeći takozvanu tehniku slaganja slika i HDR (High Dinamic Range), HDR slika velike dubine polja može se generisati pomoću SANKSO-Scope HD. Takođe se generiše 3D mrežasta površina koja daje bolje razumevanje i jasnu vizualizaciju objekta koji se proverava.

.

Kalibracija jednim klikom
SANXO-Scope HD može se lako kalibrisati pomoću kalibracione kartice ili kalibracionog stakla. Kalibracija traje samo nekoliko sekundi, a nakon toga opseg se može koristiti za precizno merenje udaljenosti u stvarnim jedinicama.

Možete imati sopstvenu kalibracionu karticu. Podešavanje podržava dodavanje novog šablona za kalibraciju, tako da ako želite veće uvećanje, samo odštampajte svoju novu kalibracionu karticu i možete je direktno koristiti. Kalibraciona kartica se koristi za visoku preciznost. Njegova rezolucija je 0,015 mikrona. Na ca. Uvećanje od 140x može se postići preciznost merenja od 1 mikrona.

Preklopna grafika
SANXO-Scope HD obezbeđuje grafiku koja može da istakne i/ili meri određene karakteristike za dokumentaciju. Za isticanje korisnik može da koristi strelicu, pravougaonik, slobodnu ruku i okvir za tekst. Korisnik može da meri krugove, rastojanja i uglove. Položaji preklapanja grafike se neće promeniti ako korisnik uveća ili umanji.

Sistem pruža dve opcije fokusiranja, koje se mogu izabrati i konfigurisati u Settings -> Autofocus tab.

U klasičnom režimu, fokusiranje se pokreće dvostrukim klikom na ciljni deo slike. Dostupna su brza i precizna unapred podešena podešavanja. Kada je aktivan režim zasnovan na mapi, fokusiranje zahteva dva koraka. Kreiranje mape se odvija dvostrukim klikom i traje nekoliko sekundi. Nakon što završite, možete se fokusirati jednostavnim prelaskom miša preko željenog dela slike. U kontinualnom režimu fokusiranje se odvija automatski u centru ekrana.

HDR

Sa SANXO-Scope HD, primenom HDR (High Dinamic Range) tehnika, svetlosni uslovi visokog dinamičkog opsega koji su problematični čak i za ljudsko oko, mogu se lako upravljati. Tokom procesa snima se sekvenca slike, primenom različitih vremena ekspozicije. Na osnovu sekvence se može proceniti odgovor kamere i može se kreirati prikaz sa plutajućim zarezom u pikselima.





Slaganje slika i 3D funkcije

Cilj slaganja slika je da poveća dubinu polja i dobije informacije o dubini. Sekvenca slika, snimljena sa ravnomerno promenljivom žižnom rastojanjem, daje oštre detalje za svaki deo objekta. Poznavajući sloj slike koji je lokalno najoštriji u nizu, može se napraviti mapa dubine. Na osnovu ovih informacija, slojevi se mogu spojiti u “supersliku” koja ima samo fokusirane delove. Koristeći prethodne podatke, može se generisati 3D-model (trouglasta mreža i tekstura) objekta. Funkcija se može aktivirati pomoću dugmeta „Start capturing a focal/HDR stack “. Gornja i donja granica objekta se mogu izabrati pomoću dva klizača. Broj slojeva bi trebalo da bude oko 20. HDR je dodatna opcija, koju treba uključiti ako slika ima veoma svetle ili svetle delove. Funkcijama slaganja slika može se pristupiti u meniju desnog klika:

Slika velike dubine polja može da se generiše korišćenjem specijalnog tečnog sočiva i SV režima za slaganje slike
