Oštra slika uživo, visoka rezolucija
Jednostavan za korišćenje sa jednim mišem
Dokumentacija jednim klikom i QR ili DTM identifikacija
Čuvanje slika i podataka na SSD-u ili na mrežnom disku

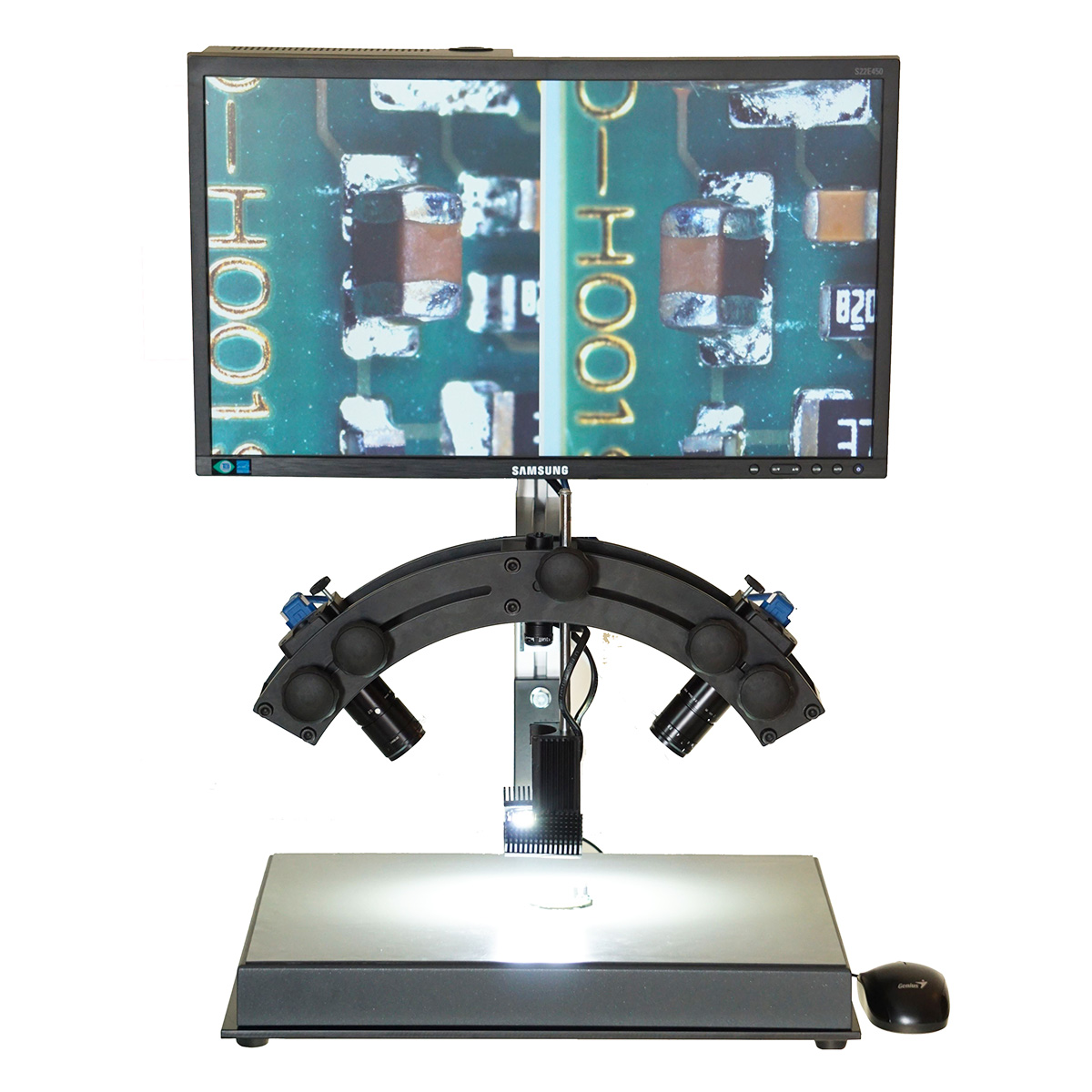

SANXO – Scope DUAL mikroskop je reflektovani svetlosni mikroskop, jer koristi reflektovani snop upadne svetlosti. Idealno za pregled neprozirnih uzoraka, bilo čega što nije transparentno. Digitalni mikroskop SANXO obavlja sve zadatke tradicionalnog složenog mikroskopa uz prednosti digitalne obrade slike.
Zumiranje
Postolje za kameru omogućava korisniku da veoma lako koristi različite radne udaljenosti pomeranjem kamere bliže ili dalje. Ako je udaljenost objekta fiksna, korisnik i dalje može da koristi realno-digitalni zum pomeranjem točkića miša. Korišćenjem digitalnog zuma, slika je podjednako oštra i jasna na LCD-u pune HD rezolucije zahvaljujući veoma dobrim kamerama od 18 megapiksela.
Koristite točkić miša za prebacivanje između profila zumiranja. Zumirana oblast će uvek biti centrirana na trenutnu poziciju pokazivača miša. Preklopna grafika u gornjem desnom uglu pruža informacije o trenutnoj veličini, broju i lokaciji stanja zumiranja.
Materijali
Osnovna ploča debljine 6 mm je obojena metalom, stub je standardni aluminijumski profil 40×40 ITEM, držač kamere i kućište su obojeni aluminijumom, a držač LCD-a i mini-PC-a je obojen limom. Osnovna ploča je prekrivena ESD gumenom prostirkom od 2 mm. Ostali delovi sistema su standardni proizvodi usklađeni sa EC.
Karakteristike
Postolje ima podesive držače i za kameru i za monitor koji omogućavaju uticaj na atribute slike, kao što su rastojanje kamere i ergonomija rada. Monitor se može nagnuti da bi se dobio najbolji ugao gledanja za korisnika. Izbor sočiva diktira mnoga svojstva podešavanja jer specifikacije kao što su žižna daljina i opseg otvora blende na kraju definišu ugao gledanja, uvećanje i dubinu polja. Aplikacija nudi osnovnu funkcionalnost kao što su digitalno zumiranje i pomeranje, poboljšanje slike u realnom vremenu i čuvanje slike (lokalni folder sa slikama/udaljeni USB memorijski uređaj).
Merenja se mogu lako izvršiti. Korišćenje funkcije kalibracije – kalibracija jednim klikom – rastojanje između dve tačke prikazane na ekranu, bilo jedinice piksela ili kalibrisane jedinice u stvarnom svetu.
Video snimanje
SANXO-Scope HD omogućava snimanje video zapisa. Rezolucija i brzina kadrova se mogu podesiti u podešavanjima. Da biste pokrenuli ili zaustavili video snimanje, jednostavno kliknite na odgovarajuću ikonu u meniju desnog klika.
HDR
SANXO-Scope HD nudi funkciju snimanja visokog dinamičkog opsega.
Ova funkcija ističe detalje u tamnijem delu slike (obično ako su detalji u senci) ili smanjuje sjajni zasićeni svetli deo slike. Dostupne su dve HDR funkcije. Jedna od funkcija je optimizovana za brzinu, a druga za poboljšanje slike.
Sva podešavanja dolaze sa platformom za teške uslove rada i podesivim postoljem, monitorom Full HD rezolucije, mini računarom sa mišem, megapikselnim TAMRON sočivima i SAN40W osvetljenjem. Standardno podešavanje koje podržava većinu željene upotrebe ima TAMRON sočivo sa fiksnom žižnom daljinom od 50 mm megapiksela i LED osvetljenje. Dodatni dodaci kao što su nagibni sto, XY sto ili dodatno postolje za svetlo takođe se mogu konfigurisati u paketu. Standardno SANXO-Scope HD podešavanje se sastoji od sledećih proizvoda:
Udaljenost
Sa funkcijom lenjira, korisnici mogu da izmere 2D rastojanja između dve – ručno označene – tačke. Dimenzija merenja je pikseli ili jedinica mm- posle kalibracije.
Ugao
Sa SANXO-Scope HD možete meriti uglove. Korisnik mora ručno da označi 3 tačke. Merna jedinica je stepen.
Kružno
Za merenje krugova korisnik ima dve opcije: ručnu i automatsku metodu. Ručnim metodom (Kružnica sa 3 tačke) korisnik označava 3 tačke, čime se definiše krug. Automatskom metodom (Canny circle detector) korisnik obeležava samo pravougaonik oko kruga. Dimenzije su u pikselima ili nakon kalibracije u mm jedinicama.
Čitanje DTM koda
Ako proizvod ima identifikacioni kod / QR kod, DTM matricu, bar kod / onda korisnik može koristiti DTM alat da ga pročita i sačuva sliku sa imenom koje uključuje vremenski žig i identifikacioni kod.
Koordinatni sistem
Koordinatni sistem pomaže korisniku da izvrši brzu proveru dimenzija pregledanog objekta. Na sliku se može postaviti horizontalni, vertikalni ili kompletan koordinatni sistem. Mikroskopski sistem može da počne sa koordinatnim sistemom u optičkom centru (poput krsta).
2D kalibracija
Koristeći funkciju kalibracije, rastojanje između dve tačke prikazane na ekranu može se meriti pomoću jedinica piksela ili kalibriranih jedinica u stvarnom svetu. Proces kalibracije se može izvršiti korišćenjem kalibracione kartice koja se isporučuje sa SANXO-Scope HD. Kalibracija se može pokrenuti otvaranjem menija na traci sa alatkama i klikom na ikonu Kalibracija.
Izmereno rastojanje je dato ili u pikselima (‘px’) na senzoru ili, ako je kalibracija prisutna, u izabranim jedinicama stvarnog sveta (‘mm’ podrazumevano). Možete da prelazite između režima merenja preko menija na traci sa alatkama tako što ćete kliknuti na dugme ‘mm/px’. Odgovarajući elementi menija se mogu videti sa desne strane.
Kalibracija jednim klikom
SANXO-Scope HD može se lako kalibrisati pomoću kalibracione kartice ili kalibracionog stakla. Kalibracija traje samo nekoliko sekundi, a nakon toga opseg se može koristiti za precizno merenje udaljenosti u stvarnim jedinicama.
Možete imati sopstvenu kalibracionu karticu. Podešavanje podržava dodavanje novog šablona za kalibraciju, tako da ako želite veće uvećanje, samo odštampajte svoju novu kalibracionu karticu i možete je direktno koristiti. Kalibraciona kartica se koristi za visoku preciznost. Njegova rezolucija je 0,015 mikrona. Na ca. Uvećanje od 140x može se postići preciznost merenja od 1 mikrona.
Preklopna grafika
SANXO-Scope HD obezbeđuje grafiku koja može da istakne i/ili meri određene karakteristike za dokumentaciju. Za isticanje korisnik može da koristi strelicu, pravougaonik, slobodnu ruku i okvir za tekst. Korisnik može da meri krugove, rastojanja i uglove. Položaji preklapanja grafike se neće promeniti ako korisnik uveća ili umanji.
Advanced Features
Postoji opciona funkcija autofokusa koja koristi elektronski podesivo sočivo švajcarske kompanije Optotune. Žižna daljina električnih sočiva se podešava u roku od milisekundi primenom kontrolne struje. Ove opcije postaju dostupne kada se takav objektiv poveže.
Fokusiranje
Sistem pruža dve opcije fokusiranja, koje se mogu izabrati i konfigurisati u Settings -> Autofocus tab.
U klasičnom režimu, fokusiranje se pokreće dvostrukim klikom na ciljni deo slike. Dostupna su brza i precizna unapred podešena podešavanja. Kada je aktivan režim zasnovan na mapi, fokusiranje zahteva dva koraka. Kreiranje mape se odvija dvostrukim klikom i traje nekoliko sekundi. Nakon što završite, možete se fokusirati jednostavnim prelaskom miša preko željenog dela slike. U kontinualnom režimu fokusiranje se odvija automatski u centru ekrana.
HDR
Sa SANXO-Scope HD, primenom HDR (High Dinamic Range) tehnika, svetlosni uslovi visokog dinamičkog opsega koji su problematični čak i za ljudsko oko, mogu se lako upravljati. Tokom procesa snima se sekvenca slike, primenom različitih vremena ekspozicije. Na osnovu sekvence se može proceniti odgovor kamere i može se kreirati prikaz sa plutajućim zarezom u pikselima.
