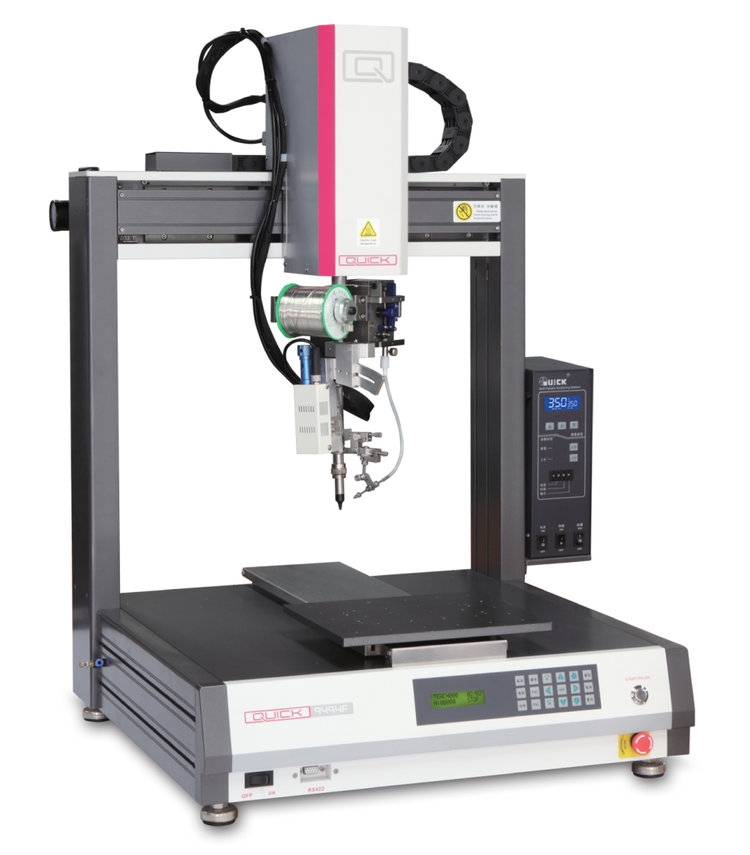

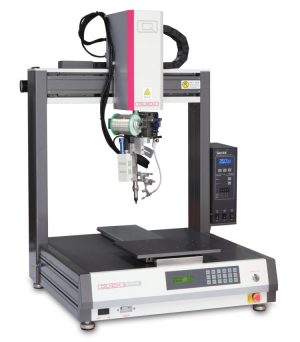

QUICK 9494F je visokoprecizni 4-osni desktop robot namenjen za automatizovano lemljenje u industrijskim i proizvodnim procesima. Dizajniran za stabilan i ponovljiv rad, ovaj sistem omogućava značajno povećanje produktivnosti i kvaliteta lemljenja, uz minimalan uticaj operatera. Zahvaljujući naprednom sistemu kontrole temperature i preciznom upravljanju kretanjem, robot obezbeđuje konstantne rezultate čak i kod složenih PCB sklopova i zahtevnih aplikacija.
Robot za lemljenje na vrhu stola ima robustan Hot Iron sistem sa vrhunskim senzorom temperature zatvorene petlje koji može da isporučuje i održava temperaturu vrha uz stabilnost i tačnost vodeće industrije.
U kompletu sa napajanjem od 150 V, žičnim perforirajućim dovodnikom lemljenja, 4-osnim kretanjem, produženim 50-milimetarskim “Z-Akis” prodorom, podesivim krajnjim efektom i stanicom za čišćenje vrhova ovaj sistem je više nego sposoban za rukovanje većinom bilo koje aplikacije za lemljenje.
Ukupna veličina otisaka mašine je smanjena, ali uz dizajn nosača koji omogućava više radnog prostora, mašina poseduje raspon kretanja od više od 400 mm x 400 mm.
Redizajniran da ponudi korisnicima najnovije tehnologije lemljenja. Nova nadograđena jedinica je kompatibilna sa sledećim novim tehnologijama:
- Rešenje za nadgledanje pritiska na lemilu
- Nadograđena stanica za dovod lemljenja (za aplikacije koje zahtevaju veći stepen rotacije)
- Nova elegantna spoljašnja šema boja
- Nova tiša operacija
- Izlazna snaga se inteligentno distribuira kako se veličina lemljenog spoja menja;
- Ugrađeni inteligentni sistem kompenzacije temperature, sa tačnom i stabilnom temperaturom;
- Digitalna kalibracija temperature, funkcija zaključavanja lozinke dostupna ≤
- Proces se može kontrolisati putem interneta povezivanjem na MES sistem;
- Radni podaci se mogu upitati;
- Izvrstan izgled i prednji self-feeder;
- Ugrađeni alarm kada je žica za lemljenje blokirana ili nema žice za lemljenje.
- Lakši rad i održavanje nove konstrukcije
- 4 ose kretanja (X/Y/Z + rotacija R)
- Radni opseg: 400 × 400 × 100 mm
- Rotacija: ±180° (R osa)
- Preciznost ponavljanja: ±0,01 mm
- Brzina kretanja:
- XY: do 800 mm/s
- Z: do 300 mm/s
- Temperaturni opseg: 50 – 500 °C
- Integrisana 150–200 W lemna stanica
- Kapacitet programa: do 255 programa / 60.000 tačaka
- RS232/RS485 komunikacija (MES integracija)
- Nosivost: platforma ~8 kg, Z osa ~3–5 k
- Visoka preciznost i ponovljivost – idealno za serijsku proizvodnju
- Automatizacija procesa – smanjuje greške operatera i povećava efikasnost
- Napredna kontrola temperature – stabilno i konzistentno lemljenje
- Rotaciona glava (R osa) – omogućava rad na složenim i već montiranim PCB-ovima
- Integrisan sistem za doziranje lema – precizno i kontrolisano dodavanje žice
- Mogućnost povezivanja sa MES sistemima – praćenje i kontrola procesa u realnom vremenu
- Modularan dizajn – lako održavanje i nadogradnja sistema
- Alarmi i zaštita procesa – detekcija grešaka (temperatura, žica, itd.)
- Automatsko lemljenje PCB ploča
- THT i pin komponente
- LED trake i moduli
- Konektori i kablovi
- Precizno doziranje lema u serijskoj proizvodnji
- Elektronska i EMS proizvodnja
Opciona oprema kod ovog urešaja je prilično bitna jer omogućava širu primenu, veću preciznost i bolju kontrolu procesa. QUICK 9494F može se proširiti dodatnim modulima i sistemima u zavisnosti od zahteva procesa i nivoa automatizacije:
Sistemi za preciznost i kontrolu
- Sistem za automatsko merenje i korekciju vrha lemilice (tip calibration system)
- Vizuelni sistem (HD kamera / mikroskop) za nadzor procesa u realnom vremenu
- Softverska optimizacija i napredni teach pendant za programiranje
Sistemi za poboljšanje kvaliteta procesa
- Sistem za odsisavanje isparenja (fume extraction system)
- Sistem za lemljenje u zaštitnoj atmosferi (azot / N₂ generator)
- Sistem za kontrolu pritiska i protoka lemne žice
Bezbednosni i zaštitni sistemi
- Sigurnosno kućište sa LED svetlosnom zavesom
- Dodatni ESD zaštitni elementi radne stanice
- Sistem za automatsko zaustavljanje pri detekciji greške ili intervencije operatera
Proširenja procesa i automatizacije
- Različite konfiguracije lemnih glava i specijalnih vrhova
- Više tipova feeder sistema za lemnu žicu (različiti prečnici i materijali)
- Integracija sa MES sistemima za praćenje proizvodnje
- Dodatni programabilni moduli za kompleksne PCB aplikacije
NAPOMENA:
Opciona oprema se bira u zavisnosti od:
- tipa proizvoda (PCB, LED, konektori)
- nivoa automatizacije
- zahteva za kvalitet i ponovljivost
- proizvodnog okruženja (serijska ili prototip proizvodnja)
